所属品牌：TeraMetrix +相比于标准的HXC50yn型的传感器感测头，HXC53y2型在线 EPG （Extended Performance Gauge）传感器感测头允许测量较薄的层厚。
在线询盘
Introduction
HXP51y2在线EPG传感器探头允许测量范围比标准HXC50yn在线传感器探头更薄。有更高的带宽和更高的信噪比，EPG打开了太赫兹过程控制的新应用。
发射器和接收器安装在密封的金属外壳内。收发器的线缆包含电气和光学连接，是高弯曲光电线缆，并允许连续扫描。
当连接到T-Ray®5000控制单元(TCU)时，HXP51y2将提供优异的波形响应，能够提供详细的分层产品的分层信息测量。
对于金属或复合基材和独立式涂层薄膜可以测量到10μm (0.5 mils)。
•工业过程控制：涂层厚度；塑料挤压；泡沫密度；胶泡沫
•无损材料检测：飞机涂层自动检验
•工业应用：纸张涂层；多层膜
主要特点
•完整的收发功能
•发射机和接收机重置加强
•TPX镜头低损耗•坚固外壳以适应复杂的工业环境
•用于测量多层厚度
•用于产生扫描图像
•单根高弯曲线缆
•适配各种焦距可用
•可清洗
优势
•替换多个传感器
•不需要单独的发射器和接收器
•单个线缆结合了光学和电信号传输
•发射机和接收机的使用寿命长
•对线缆进行强大的应变缓解
•兼容各种运动扫描模式
•扫描仪或机器人中的线缆使用寿命长
•通过优化提高测量保真度带宽
•耐受工厂内的污垢和灰尘
参量 | 规格 | 单位 | 评注 |
偏振消光比 | > 20:1 | 水平 | |
可选镜头焦距 | 75,150 | mm | 其他镜头可根据要求提供 |
梁直径 | 20 | mm | |
硬件安装 | 1/4 - 20 | 螺纹孔安装 | |
工作温度范围 | 0 - 50 | °C | 20 - 90% RH，不冷凝 |

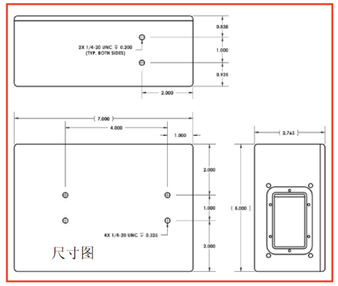

尺寸（宽x高X深） | 128 x 70 x 178 | mm | |
重量 | 1.6 | kg | |
最小厚度（单层） | 10 | µm | 卡普顿薄膜 |
最小厚度（埋层） | 25 | µm | 如EVOH，泡沫 |
通过线公差 | ±2 | mm | 150mm镜头 |
包括 | 典型配置 |
l TPX镜头(3或6英寸) | l 太赫兹控制仪 l 脐线（5,10，或30米） l T-Ray Basic 和T-Gauge软件 |
