Introduction
T-Ray®5000是第一个紧凑型脉冲太赫兹测量系统，它具有足够强的鲁棒性，可以部署在工业环境中，并且具有我们的光纤耦合传感器头在机架安装封装中提供的所有灵活性。通过具有可更换的传感器头，T-Ray®5000可以配置以适应你的特定应用。

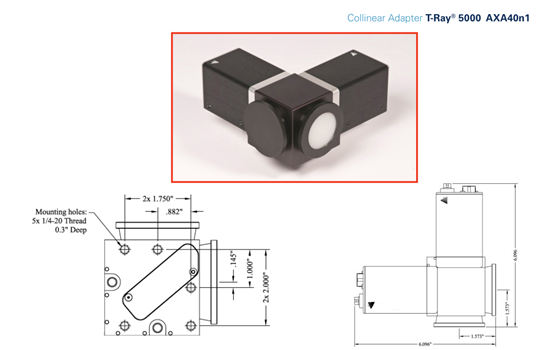

独立的发射器( HTS40n1 )和接收器( HRS40nm )可以与AXA5001共线适配器耦合，作为共线反射收发器。由于发射器和接收器共用一个透镜，反射测量很容易获得。采用1英寸焦距透镜的这种排列方式，获得了低至100微米的空间分辨率。该收发器非常适合用于反射层析成像。
对准引脚提供精确定位。转接器有两个镜头端口，所以可以按左、右两种方式组装。当与HTS40nm和HRS40n1一起使用时，组装的共线收发器将提供超过3.5THz的带宽和60dB的S/N。AXA5001允许发射器和接收器作为集成收发器执行。
l 时域反射层析成像
l 无损材料检测
l 包装检验
l 半导体晶圆检测
l 反应动力学监测
l 医学和生物成像研究
l 远程威胁检测
l 亚表面腐蚀检测
主要特点
l 轻松切换至收发机配置
l 简单的待测目标定位
l 不需要更换镜片工具
l 系统扩展能力
l 用于测量分层厚度
l 用于样品扫描图像
l 与Hts40Nm和HRS40n1
l 可供选择的焦距种类右手或左手操作均可
参数 | 规格 | 单位 | 备注 |
偏振消光比 | >20:1 | 水平方向 | |
可用镜头焦距 | 25,75,150,coll. | mm | 准直透镜可用 |
光束直径 | 38 | mm | |
安装硬件 | 1/4-20 | 螺纹安装孔 | |
尺寸（宽X高X深） | 7×6.4×7 | cm | |
重量 | 320 | gm |
订货信息
包括 | 典型配置 |
l HDPE镜头（1，3或6英寸） | l 太赫兹控制器 l 光电线缆对( 2、5、10、30 m) l 光电线缆适配器 l 发射机 l 接收机 l T-Ray®Basic和T-Gauge®软件 |
