Introduction

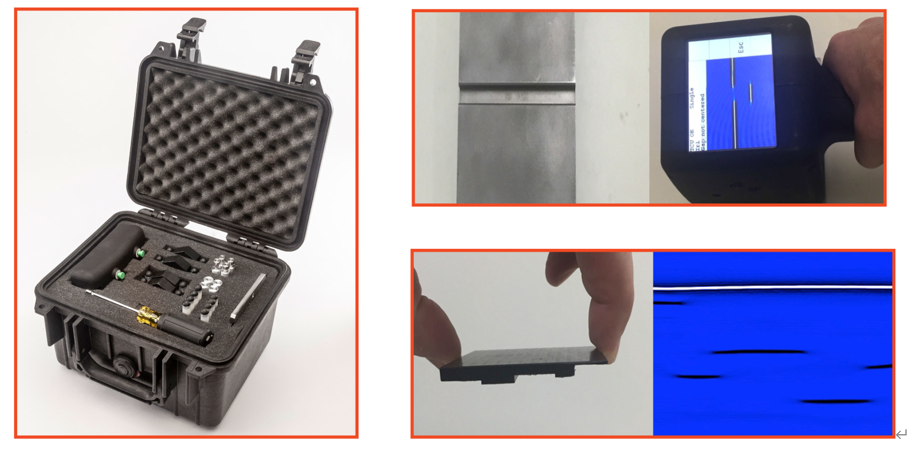

T-Ray® 5000的LSG500n线扫描仪（LSG）提供了一个手持式解决方案，可沿一维线长达50或75毫米实施高速扫描。 线扫描图像显示在手持工具的屏幕上，可以通过专用软件对特定应用程序进行分析。 目前的软件解决方案可以提供层厚度测量、空隙检测或待测面板对齐，并测量它们之间的垂直和水平偏移。
仪表以高达每秒8次扫描的速度扫描，但可调节，以允许更高的分辨率。 该仪表配有一个3英寸的镜头，可提供3英寸的扫描范围。 有一个配件套件，提供2英寸镜头支架关闭和校准板。
l 太赫兹线扫描成像：层结构、层厚度、面板偏移和分离
l 无损检测：空隙检测、地下缺陷或夹杂物
l 航空航天和汽车：测量涂层面板之间的台阶和间隙
l 艺术保护：识别建筑，通过陶器成像，查看以前的修复，
主要特点
l 光纤耦合，允许移动（最多30米）
l 宽带太赫兹检测
l 单面反射数据采集
l 与T-Ray 5000太赫兹控制单元(TCU)一起使用
l 高信噪比
l 用符合工效学的的触发器来启动测量
l 低噪声，实现快速数据收集
l 两个透镜提供不同的扫描宽度
l 指向激光器引导刀具对准
优势
l 易于带到测量位置
l 演示太赫兹光谱或检查薄层
l 无需进入产品的两侧
l 多用途控制系统最小化成本
l 最小化数据采集时间
l 单手操作
l 易于用实时显示来校准
l 优化应用程序的长度
订货信息
包括 | 典型配置 | |
l 75mm扫描长度透镜 (75 mm 支座) l 缓震双支脚，易于对齐 | l 太赫兹控制仪 l 脐线（5,10，或30米） l T-Ray® Basic 和T-Gauge®, 和LSG 软件 | |
