所属品牌:TeraMetrix +

太赫兹手持式单点测厚系统

The T-Ray® 5000 SPG 可通过按下按钮直接测量多层物体。该测量工具采用模块化设计,可实现0°~90°测量。

在线询盘

Introduction

产品介绍

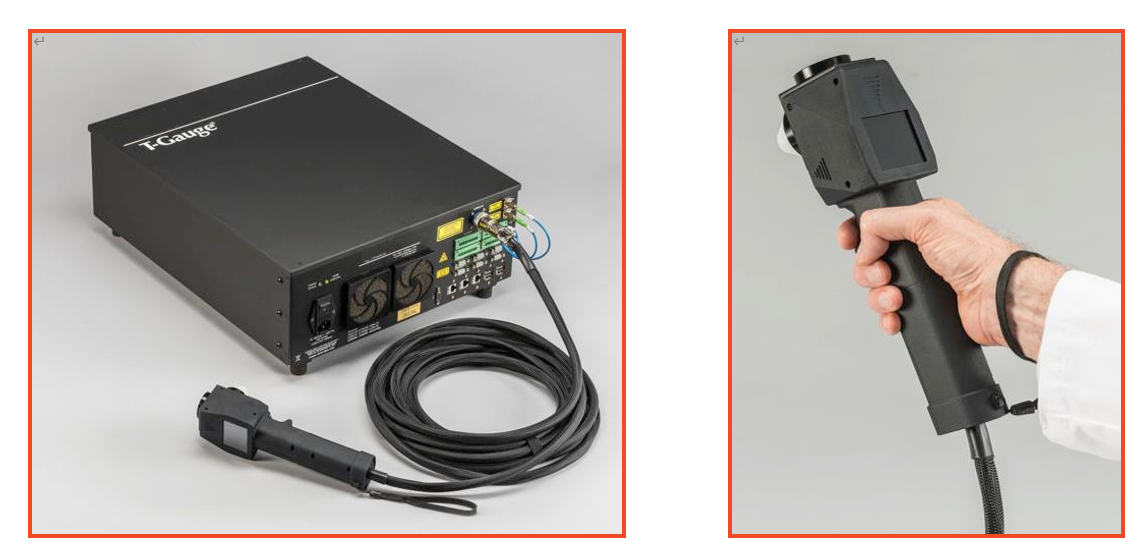

The T-Ray® 5000 SPG 可通过按下按钮直接测量多层物体。该测量工具采用模块化设计,可实现0°~90°测量。从根本上讲,测量是非接触式的,但在手持使用时,测量头可帮助用户将物体定位在太赫兹光束的焦点上。通过易于使用的触摸显示屏,可以选择测量配置和操作模式。

SPG500n 可与任何智能 T-Ray® 5000 太赫兹控制单元 (TCU) 兼容。TCU52nm 使用 VGA 和 USB 端口,可根据需要连接外部显示器和键盘。该控制器包括短脉冲激光器、延时导轨、数据采集电子元件和高性能太赫兹系统所需的高速处理器。波形采集时间为 10ms 或 1ms,可以快速可靠地测量层厚。

SPG500n使用脉冲飞行时间 (ToF) 进行测量,对环境和材料变化具有更高的不敏感性,这可能导致仪器校准不准确,以及操作员的不一致。



 应用

  • 抽查涂层或多层挤压件的厚度或层结构



  • 测厚仪可确定厚度、克重、分层情况



  • 检查模具结构和基底之间的粘合线


主要特点

               紧凑型控制单元

               简便型触摸屏控制

               测厚仪最多显示3个测量值

               集成数据处理器

               符合人体工程学原理的触发器


优势

               部署灵活

               选择预定义的测量值

               快速多层测量

               无需外接计算机

               使用方便及稳定

               可定位测量难度大的测量点



采购信息

包含                                                                     典型配置

              25 mm镜头组件                                                    太赫兹控制单元

               光电线缆 (5, 10, 15, or 30 m)

               T-Ray® 基本软件, T-Gauge® 和 S           PG 软件

               镜头配件包
